樣品說(shuō)明

低密度聚乙烯薄膜的透明度與熱封性好，能防水、防潮；抗張強(qiáng)度低，拉伸伸長(zhǎng)率大，容易發(fā)皺，0．03mm以下的薄膜，張力控制宜小，并且各處張力要恒定，特別是受熱時(shí)更易變形，造成套色困難。因此干燥時(shí)，薄膜表面溫度不要過(guò)高(在55度以內(nèi))。按成膜工藝的不同，可分為吹塑薄膜(IPE)、流涎薄膜(CPE)、低發(fā)泡薄膜等幾種。IPE薄膜的抗張強(qiáng)度和開(kāi)口性比CPE薄膜好，采用正面印刷，可作食品袋、服裝袋等；CPE薄膜厚度均勻，表面光澤度、透明度和熱封性比PE好，可正反面印刷，但生產(chǎn)成本高。CPE薄膜主要用作復(fù)合袋的內(nèi)層以及化妝品、醬菜和糕點(diǎn)的包裝；低發(fā)泡薄膜裝飾性好，質(zhì)地厚實(shí)，不易拉伸變形，采用正面印刷，用作年畫(huà)、商標(biāo)和手拎袋等。

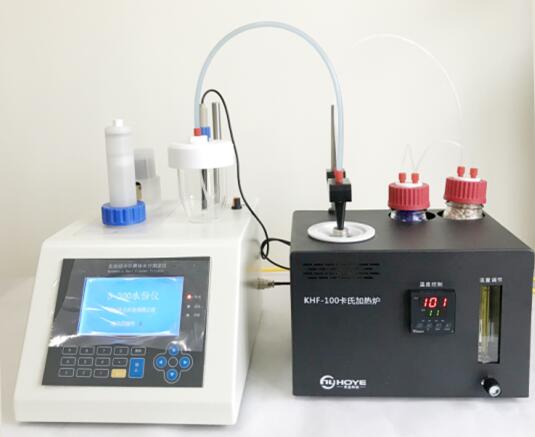

--- 儀器配置---

1. S-300 卡爾費(fèi)休水分測(cè)定儀主機(jī)；

2. 全封閉安全滴定池組件；

3. 雙鉑片電極；

4. 滴定池?cái)嚢枧_(tái)；

5. 10ml 注射器

6. 1ul 進(jìn)樣針

7. KHF-100卡氏加熱爐

8. 分析天平萬(wàn)分之一

--- 試劑---

滴定劑：卡爾費(fèi)休水試劑，

溶劑：無(wú)水甲醇；

輔助試劑：無(wú)；

--- 儀器參數(shù)---

控制精度：1ul

吸排試劑：自動(dòng)

輔助功能：方法保存，結(jié)果自動(dòng)計(jì)算存儲(chǔ)，

設(shè)備檢定，滴定延遲。

終點(diǎn)電流：51μ A

滴定延時(shí)：300 秒

溫度設(shè)置：99℃

載氣流量：50ml/min

終點(diǎn)延時(shí)：10 秒

漂移扣除：未開(kāi)啟

漂移值更新：自動(dòng)

延時(shí)設(shè)置：可根據(jù)需要設(shè)置延時(shí)滴定、終點(diǎn)延時(shí)功能應(yīng)對(duì)難溶樣品

--- 檢測(cè)方法---

1、使用儀器的“吸溶劑”功能向滴定池內(nèi)注入約35ml 的無(wú)水甲醇。

2、使用儀器的“打空白”功能滴定至終點(diǎn)，以去除滴定池內(nèi)的水分，儀器就緒狀態(tài)。

3、用經(jīng)過(guò)干燥處理的微量進(jìn)樣針精確抽取 10μ L 純水，拭干針頭后，選擇儀器標(biāo)定功能，將純水注

入到滴定池內(nèi)液面以下輸入打入純水重量 10mg，開(kāi)始標(biāo)定。

4、重復(fù)步驟 3，反復(fù)測(cè)量 3~5 次，儀器會(huì)自動(dòng)保存標(biāo)定結(jié)果并計(jì)算出平均值作為試劑的滴定度。

5、把樣品剪成小塊，城區(qū)100mg左右的樣品裝入干燥好的樣品瓶中備用。

6、打開(kāi)加熱爐，設(shè)置溫度為99℃，氣流為50ml/min。

7、待加熱爐升溫至預(yù)設(shè)溫度，把裝有樣品的樣品瓶放入加熱爐的加熱室，在儀器戶籍紅的選擇“測(cè)量”按確定鍵，在進(jìn)樣界面，輸入樣品進(jìn)樣重量，然后按確定鍵，儀器自動(dòng)開(kāi)始測(cè)量，結(jié)束后自動(dòng)顯示結(jié)果。

卡爾費(fèi)休水份測(cè)定儀樣品測(cè)定記錄

結(jié)論：S-300全自動(dòng)卡爾費(fèi)休水分測(cè)定儀與KHF-100卡氏加熱爐聯(lián)用可以很容易，并且很準(zhǔn)確的檢測(cè)PE聚乙烯薄膜中的水分。
