鋰電池水分控制是生產(chǎn)過程中的重中之重，禾業(yè)科技多年來服務(wù)了近百家鋰電池相關(guān)領(lǐng)域的客戶，我們工程師專門把近些年來，客戶水分檢測過程中遇到的一些問題進(jìn)行了總結(jié)，希望對(duì)各位客戶有所幫助。

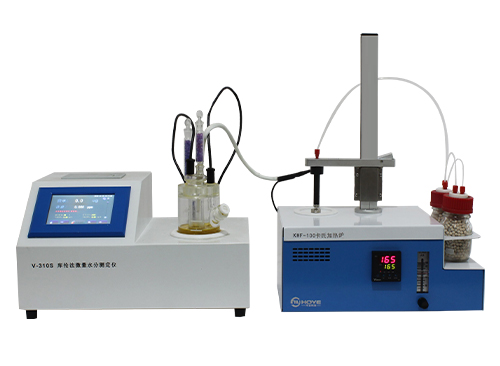

V310S-KHF鋰電池材料專用水分測定儀

鋰電池極片水分檢測：

1.樣品瓶的干燥，取樣之前樣品瓶必須烘干，一般溫度在120-160℃烘干3-6小時(shí)，取出時(shí)必須馬上蓋上瓶蓋密封保存，樣品瓶的空白水分應(yīng)該小于10ug比較理想，越小越好。

2.取樣環(huán)境，取樣環(huán)境必須在有露點(diǎn)的環(huán)境中進(jìn)行，露點(diǎn)一般建議露點(diǎn)小于-40℃，并且把開蓋放置1-2個(gè)空樣品瓶，作為空白試驗(yàn)用。

3.樣品的裁剪，極片一般可以裁切成0.5cm的小片，或者是沿著樣品瓶的高度裁成一條，放入樣品瓶后可以分散開貼合在樣品瓶的瓶壁上一圈比較合適。

4.進(jìn)樣量，一般建議進(jìn)樣量不低于0.5g，進(jìn)樣量太少，容易產(chǎn)生進(jìn)樣誤差，或者是正極極片在水分含量很低的情況下容易差生偏差。

5.稱量工具：一般建議用萬分之一電子天平，最低用千分之一天平以減少進(jìn)樣誤差。

6.測試樣品之前，一般可以先檢測1-2個(gè)空瓶子的空白水分，作為空白值，填寫入測試選項(xiàng)中的“空白扣除”。

7.正式測試樣品前，應(yīng)該保證當(dāng)前漂移低于0.5ug/s，并且穩(wěn)定沒有明顯的上升或者下降趨勢。

8.當(dāng)做完一個(gè)樣品后，在卡氏加熱爐上取下有樣品的瓶子重新插入漂移瓶，讓儀器重新穩(wěn)定后再做下一個(gè)樣品。

9.卡氏加熱爐溫度的選擇：

利用卡爾費(fèi)休水分測試儀梯度升溫法分析測試了鋰離子電池材料和正負(fù)極極片的水分測試過程，研究表明：含有NMP的正負(fù)極片在較高溫度下烘烤會(huì)使殘留的NMP大量揮發(fā)，進(jìn)入測試系統(tǒng)進(jìn)而發(fā)生副反應(yīng)，因此其含水量測試溫度不宜超過170,℃；含有CMC的水系極片在較高溫度下烘烤會(huì)發(fā)生CMC的碳化，脫出水分進(jìn)入測試系統(tǒng)，使含水量測試值偏高，因此測試其含水量的最高溫度為150,℃；正負(fù)極粉料由于組分比較單一，所以測試含水量的烘烤溫度較寬泛，大致為110～270,℃

鋰電池電解液水分檢測：

1.試劑的選擇：試劑的選擇非常重要，因?yàn)閺?fù)雜成分的電解液往往添加了許多與卡爾費(fèi)休試劑能夠產(chǎn)生副反應(yīng)的添加劑，造成測出來的水分偏高或者經(jīng)常到不了終點(diǎn)，復(fù)雜成分電解液的檢測試劑一般推薦我公司的C16鋰電池電解液專用試劑，可以應(yīng)對(duì)絕大部分電解液的水分檢測，測試效果好，并且性價(jià)比高。

2.取樣與樣品容器：取樣容器必須是干燥無水的，取樣必須不能接觸常規(guī)空氣，否則電解液很容易吸潮，造成測量誤差。

3.進(jìn)樣量：一般建議進(jìn)樣在1ml左右，如果是有副反應(yīng)的樣品，可以適當(dāng)減少進(jìn)樣量以減輕副反應(yīng)。

4.進(jìn)樣針的選擇：一般不建議選擇廉價(jià)藍(lán)色的玻璃注射器，建議選擇氣密性注射器，這樣減少注射器吸潮的可能性。

5.當(dāng)前漂移的變化：如果做某一樣品，當(dāng)前漂移下降非常緩慢，或者到終點(diǎn)后，漂移有升高的趨勢，測出來的水分明顯偏大，那么考慮電解液和試劑產(chǎn)生了副反應(yīng)，建議更換其他類型的試劑進(jìn)行測試。

四川禾業(yè)科技始終為您提供高性價(jià)的水分檢測解決方案與周到細(xì)致的應(yīng)用方法，如您在檢測水分過程中遇到任何困難都可以與我們聯(lián)系，我們將竭誠為您服務(wù)！
