B/T 11213-2011 制冷空調系統用液管過濾器及液管干燥過濾器

范圍
本標準規定了制冷空調系統用液管過濾器和液管干燥過濾器(以下兩者簡稱"過濾器")的術語和定義、型式和基本參數、要求、試驗方法、檢驗規則、標志、包裝和貯存。
本標準適用于以R22、R134a、R404A、R407C、R410A和R507A等為制冷劑的制冷和空調系統用液管過濾器及液管干燥過濾器。

術語和定義
下列術語和定義適用于本文件。
液管過濾器 liquid-line filter
制冷和空調系統的液態管路中用于去除和收集制冷劑中固體污染物的元件。
液管干燥過濾器 liquid-line ftlter drier
制冷和空調系統的液態管路中用于去除和收集制冷劑中水分、酸和固體污染物的元件。
平衡干燥點 equilibrium point dryness (EPD)
在一定溫度下，液管干燥過濾器吸收制冷劑中的水和制冷劑中所含水達到平衡狀態，此時液態制冷劑中含有的水量。EPD是按質量計算，表示為百萬分之幾(10-6)。
壓降 pressure drop
液態制冷劑流過被測過濾器進出口(含連接件)間的壓力差，單位為千帕(kPa)。
制冷劑流量 refrigerant flow capacity
液態制冷劑單位時間內流過壓差一定的過濾器時的質量，制冷劑流量在43°C條件下測定，單位為千克每秒(kg/s)。
容量 refrigeration capacity
液態制冷劑單位時間內的制冷量，單位為千瓦(kW)。
吸水量 water capacity
在給定的溫度和EPD條件下，過濾器與液態制冷劑充分接觸達到平衡后，吸收和保持的水量，單位為克或滴(20滴相當于1g)。
除酸能力 acid capacity
干燥過濾器與含3%(體積量)冷凍油的制冷劑充分接觸達到平衡時，每100g濾芯可吸附溶解在制冷劑中酸的質量。

型式與基本參數
型式
過濾器按結構型式可分為整體式和可拆式。
過濾器按與系統連接方式可分為法蘭式、焊接式和螺紋式。
型號表示方法
過濾器的型號表示方法由制造商自行確定。
基本參數

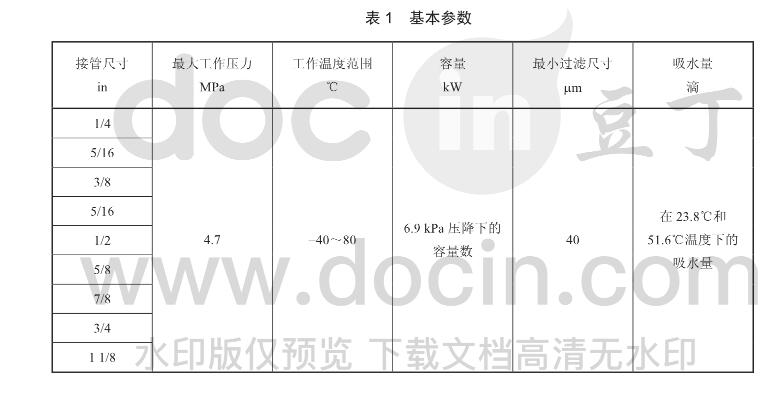

過濾器的基本參數應符合表1的規定。

要求
一般要求
過濾器按標準的規定，并按規定程序批準的圖樣和技術文件制造。
外觀
過濾器表面應清潔，不應有油污、毛剌、灰塵及粘附物存在。
過濾器的焊縫表面不應有氣孔、裂紋、夾渣及飛濺物等缺陷。
過濾器表面涂覆層應平整、光滑、色澤一致、涂層一致，不允許有流掛、起皺及脫落和其他損傷存在。
過濾器鍍層表面色擇一致，不應有雜斑、氧化等現象。
過濾器內壁及等部件應清潔，不應有銹蝕、氧化等現象。
氣密性
在表2規定的最高工作壓力下，過濾器的泄漏量不應大于2.8g/a。


耐腐蝕性
過濾器耐腐蝕性試驗方法分為劃痕法和銹斑檢測法，可選用以下兩種方案中的任一種:
a) 劃痕法
經耐腐性試驗后，過濾器的銹斑長度應小于等于表3中5級的要求。


b) 銹斑檢測法
經耐腐性試驗后，過濾器的符合 GB/T 6461-2002 中8級的要求。
強度要求
在表4規定的試驗壓力下，保持1min，過濾器各部位不應有破裂。


容量要求
干燥過濾器的容量是在壓降為6.9kPa下的制冷劑流量除以表5規定的單位制冷劑流量所得。
過濾器附有容量數據，且隨機抽樣和試驗的容量不應低于明示值的90%。
吸水量
應提供在表6規定的標準溫度及EPD條件下的過濾器吸水量數據，且隨機抽樣和試驗的吸水量不應低于明示值的90%。


過濾能力
對于過濾器應根據附錄E的過濾能力的測試方法提供相應的過濾能力數據，且隨機抽樣和試驗的過濾量應不低于明示值的90%。
除酸量
過濾器應提供相應的除酸量數據，且隨機抽樣和試驗的除酸量不低于明示值的90%。
清潔度
過濾器內部的雜質含量不應大于50mg。
預吸附性
干燥過濾器的預吸水量不應大于干燥劑總重量的2.5%。

試驗方法
吸水量試驗
過濾器的吸水量的試驗方法見附錄D，試驗結果應符合"吸水量"的要求。

附錄D (規范性附錄)
吸水量試驗及分級方法

干燥器的吸水量受溫度和平衡干燥點(EPD)影響。通常測試溫度為24°C和52°C，通過吸水量測試可得到載水量[每100g吸附劑吸附的水的量(%)]對平衡干燥點(EPD/10-6)的曲線圖， 一般測試7個~10個點，便可得到干燥器的平衡等溫線，在這條線上可找到任意EPD所對應的被測干燥器的吸水量。

卡爾·費休滴定法
取7臺~10臺干燥器，依次將干燥器載入不同量的水后，密封干燥器的出口，并在進口處裝一針閥控制開關。

干燥器放入77.6°C烘箱內，加熱24h，使干燥器內的水分均勻分布。
冷卻干燥器并抽真空，到100μm，加入測試的制冷劑，加入量為裝載制冷劑標準量的75%~80%，直至將干燥劑浸沒。
將過濾器放入51.7°C烘箱內，加熱48h，使水分和制冷劑充分接觸達到平衡。
取制冷劑試樣，用卡爾·費休滴定法 (Karl Fisher Titration) 測定制冷劑中的含水量，從而推算出干燥器的吸水量。
根據不同的載水量，可得每臺干燥器與制冷劑充分接觸后達到的平衡干燥點(EPD)，由計算出的干燥器的吸水量可作出一條完整的平衡等溫線。
干燥器的吸水量等于預載水量減去制冷劑中的含水量；制冷劑的含水量可由卡爾·費休滴定法 (Karl Fisher Titration) 測定的水濃度和系統內制冷劑總體積決定。

推薦儀器：

• S-300全自動卡爾費休水分測定儀（容量法）
